一、产品特征
1.XKC-Y28-NO/NC/RS485 传感器,,,,, 适用于非金属管道(管道外径 D≥ 11MM) 或者平面容器无需与液体直 接接触,,,,,不会受到强酸强碱等侵蚀性液体的侵蚀,,,,,不受水垢或其他杂物影响,,,,,就可完成在容器或管道外检测内部有无液体。。。。
2.智能化液位基准调解及液位影象功效,,,,, 液位状态显示方式,,,,,可实现多点串联接线。。。。
3.检测准确稳固,,,,,可检测滚水液面。。。。
4.纯电子电路结构,,,,,非机械事情方式,,,,,性能稳固寿命耐久。。。。
5.高稳固性,,,,,高迅速度,,,,,抗滋扰能力强,,,,,不受外界电磁滋扰,,,,,针对工频滋扰及共模滋扰有做特殊处理,,,,,以兼容市面上所有的 5V,12V,24V 电源适配器。。。。

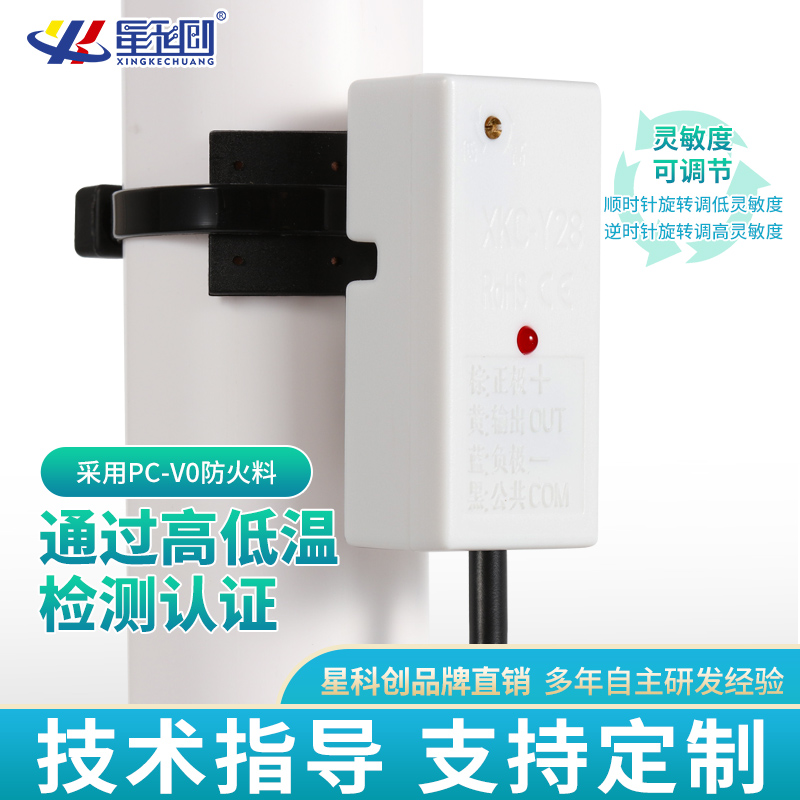

6.强盛兼容性,,,,,穿透种种非金属材质的容器管道,,,,,如塑料、玻璃、陶瓷等容器,,,,,感应管壁厚度可达 20mm;;;;;适用于种种曲面、弧形、圆柱形的容器或管道的液位检测。。。。
7.电压可以选择 ( 5V,12V,24V) ,,,,,适合毗连种种电路及产品应用。。。。
二、事情原理
智能型非接触式液位传感器是使用水的感应电容来检测是否有液体保存,,,,,在没有液体靠近传感器时,,,,,传感器 上由于漫衍电容的保存,,,,,因此传感器对地保存一定的静态电容,,,,,当液面逐步升高靠近传感器时,,,,,液体的寄生电容 将耦合到这个静态电容上,,,,,使传感器的电容值变大,,,,,该转变的电容信号再输入到控制IC举行信号转换,,,,,将转变的电容量转换成某种电信号的转变量,,,,, 再由一定的算法来检测和判断这个转变量的水平,,,,,当这个转变量凌驾一定的阈值时就以为液位抵达感应点。。。。
项目名称 | 参数 | |||
产品规格型号 | XKC-Y28-NC | XKC-Y28-NO | XKC-Y28-RS485 | |
直流输入电压 (Vin) | 5V、 12V、24V | 5V、 12V、24V | 24V (可定制 12V) | |
输出方式 | 常闭 | 常开 | 通讯输出 | |
耗电流 | 13mA | |||
输出电流 | DC24V/2A | |||
响应时间 | 500mS | |||
事情情形温度 | -20~105℃ | |||
感应灵敏度 | 管道外径 D(mm) | 感应管壁厚度 L(mm) | ||
D ≥ 100 | 20 ± 3 | |||
100>D ≥80 | 15 ± 2 | |||
80>D ≥60 | 12 ± 1.5 | |||
60>D ≥40 | 7 ± 1.0 | |||
40>D ≥ 30 | 5 ± 1.0 | |||
30>D ≥20 | 3 ± 1.0 | |||
20>D ≥ 10 | 1.5 ± 0.5 | |||
适用管道的直径规模 | ≥ 11mm | |||
液位精度 | ± 1.5mm | |||
湿度 | 5%~100% | |||
线长 | 500MM (±10MM) (批量可定制) | |||

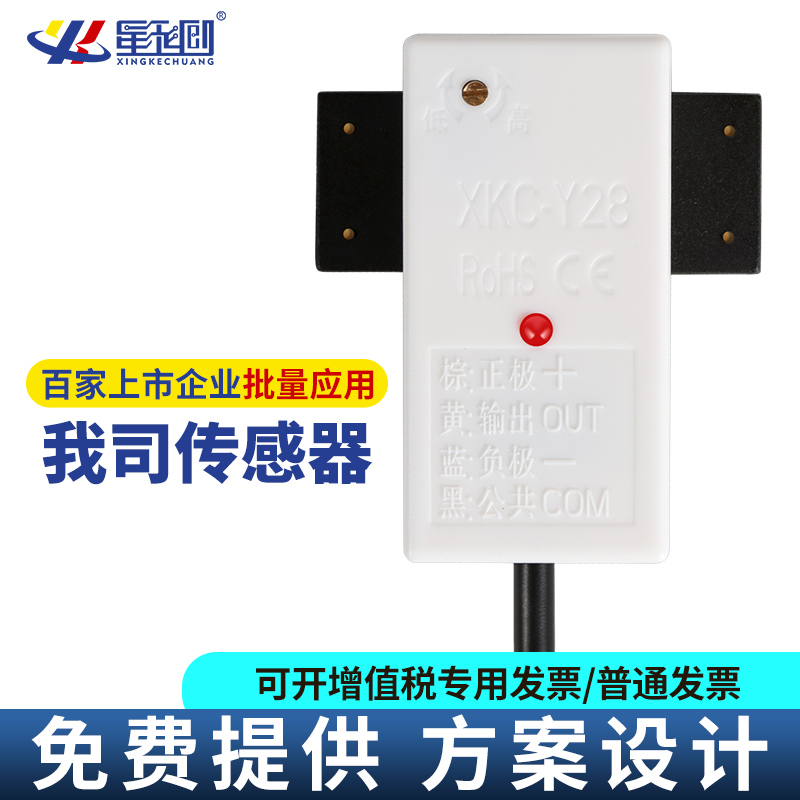

线端定义 | 棕色 (电源正极) 、黄色 (信号输出) 蓝色 (电源负极)、玄色 ( COM 端) | |||
材质 | PC-V0 防火料 | |||
防水性能 | IP67 | |||
安规标准认证 | CE | |||
环保认证 | ROHS2.0 | |||
